Mesas rotatórias multieixo
A mesa rotatória multieixo é composta por uma plataforma giratória mecânica, uma caixa de controlo de temperatura e um gabinete de medição e controlo. Permite o controle da posição angular, da velocidade angular, da oscilação e da aceleração centrífuga, com registo e exibição de dados em tempo real.
O sistema também permite o controle da temperatura e foi concebido para fornecer referências precisas de posicionamento e velocidade para as cargas em teste. É adequada para testes dinâmicos e estáticos, bem como para a calibração de componentes inerciais e sistemas de navegação, sendo possível simular ambientes de alta/baixa temperatura, humidade ou vácuo.
O eixo mecânico de precisão inclui uma interface para a transmissão de sinais elétricos do dispositivo em teste. Uma interface padrão suporta a comunicação de dados e softwares dedicados ou protocolos de comunicação permitem o controlo e a recolha de dados através de aplicações do utilizador.
A mesa giratória multieixos, amplamente utilizada nos setores da aviação, aeroespacial, navegação, defesa e automóvel, serve para verificar e calibrar sistemas inerciais e simular o movimento de atitude de mísseis ou aeronaves. Está disponível como mesa giratória de teste inercial, mesa giratória de simulação ou variante personalizada, consoante os requisitos da aplicação.
 |
 |  |
|
| Modelo |
Mesa rotatória de um eixo com câmera de temperatura |
Mesa rotatória de dois eixos com câmera de temperatura |
Mesa rotatória de três eixos com câmera de temperatura |
| Diâmetro do tampo da mesa (mm) | ø700 | ø500 | ø500 |
| Direções do eixo de rotação | 2 | 2 | 3 |
| Capacidade de carga (kg) | 60 | 50 | 50 |
| Runout do tampo da mesa (mm) | 0.02 | 0.02 | 0.02 |
| Planicidade do tampo da mesa (mm) | 0.02 | 0.02 | 0.02 |
| Perpendicularidade (") | ±5 | ±5 | ±5 |
| Precisão de rotação (") | ±2 | ±2 | ±2 |
| Precisão de posição (") | ±2 | ±2 | ±2 |
| Resolução da posição (°) | 0.0001 | 0.0001 | 0.0001 |
| Repetibilidade (") | ±2 | ±2 | ±2 |
| Faixa de movimento | 360° contínuo | 360° contínuo | 360° contínuo |
| Faixa de taxa (°/s) | Interior/exterior 1200 /600 | Interior/exterior ±600/ ±300 | Interno/médio/externo ±600/±300/±300 |
| Resolução da taxa (°/s) | ±0.001 | ±0.001 | ±0.001 |
| Precisão e estabilidade da taxa (medida em 360 graus) | Melhor que 0.002% | Melhor que 0.002% | Melhor que 0.002% |
| Aceleração (°/s²) | Interior/exterior 450 / 200 | Interior/exterior 600 / 300 | Interno/médio/externo 600/ 450/300 |
| Largura de banda | Interior/exterior 50Hz/20Hz | Interior/exterior 25Hz/10Hz | Interno/médio/externo 25Hz/15Hz/10Hz |
| Espaço da câmara de temperatura (mm) | 750*750*650 | 550*560*500 | 550*560*500 |
| Faixa de temperatura (℃) | -65~+125 | -60~+85 | -60~+85 |
| Precisão da temperatura (℃) | ±1 | ±1 | ±1 |
| Taxa de aumento da temperatura (℃/min) | 1-2 | 1-2 | 1-2 |
| Estabilidade da temperatura (℃) | ±1 | ±1 | ±1 |

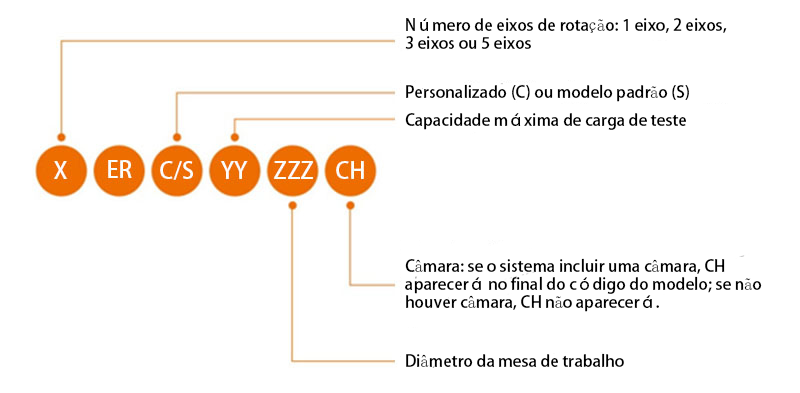

| Guia de seleção |  |
||
 |  |  |
|
| Modelo | Mesa rotatória multifuncional de três eixos | Mesa rotatória multifuncional de três eixos | Simulador de movimento de alvo dinâmico |
| Diâmetro do tampo da mesa (mm) | ø300*400 | ø500*500 | ø800*800 |
| Direções do eixo de rotação | 3 | 3 | 1 |
| Capacidade de carga (kg) | ≥50 | ≥50 | ≥500Kg |
| Runout do tampo da mesa (mm) | 0.02 | 0.02 | 0.05 |
| Planicidade do tampo da mesa (mm) | 0.02 | 0.02 | 0.02 |
| Perpendicularidade (") | ±5 | ±5 | ±5 |
| Precisão de rotação (") | ±2 | ±2 | ±5 |
| Precisão de posição (") | ±2 | ±2 | ±10 |
| Resolução da posição (°) | 0.0001 | 0.0001 | 0.0001 |
| Repetibilidade (") | ±2 | ±2 | ±5 |
| Faixa de movimento | 360° contínuo | 360° contínuo | 360° contínuo |
| Faixa de taxa (°/s) | Interno/médio/externo 600/ 500/ 300 | Interno/médio/externo 600/ 500/ 300 | 300°/s |
| Resolução da taxa (°/s) | ±0.0001 | ±0.0001°/s | ±0.0001°/s |
| Precisão e estabilidade da taxa (medida em 360 graus) | Melhor que 0.002% | Melhor que 0.002% | - |
| Aceleração (°/s²) | Interno/médio/externo 1200 /800 /600 | Interno/médio/externo 1200 /800 /600 | 600°/s² |
| Largura de banda (dobro-dez) | Interno/médio/externo 10Hz/8Hz/ 6Hz | Interno/médio/externo 10Hz/8Hz/ 6Hz | Interno: 5Hz |
 |  |  |
|
| Modelo | Simulador de movimento de voo de 3 eixos | Simulador de movimento de voo de 3 eixos | Simulador de movimento de voo de 3 eixos |
| Amplitude de movimento | Interior: ±180° Médio: ±90° Externo: ±180° | Interna: contínua Meio: contínuo Externo: contínuo | Interna: contínua Meio: contínuo Externo: contínuo |
| Tamanho da superfície de montagem (mm) | ∅500*500 | 400*400*400 | ∅500*500 |
| Capacidade de carga (kg) | ≥50 | ≥50 | ≥50 |
| Resolução de medição da posição angular (°) | ≤0.0001 | ≤0.0001 | ≤0.0001 |
| Precisão da posição angular (″) | ≤3 | ≤2 | ≤2 |
| Repetibilidade da posição angular (″) | ≤1 | ≤1 | ≤1 |
| Velocidade angular (°/s) | Interno/médio/externo 500/300/300 | Interno/médio/externo 500/300/300 | Interno/médio/externo 7200/300/300 |
| Aceleração máxima (°/s) | Interno/médio/externo 5000/3000/3000 | Interno/médio/externo 15000/7000/7000 | Interno/médio/externo 7000/5000/3000 |
| Largura de banda (dobro-dez) | Interno/médio/externo 12Hz/10 Hz/8Hz | Interno/médio/externo 20Hz/18 Hz/15Hz | Interno/médio/externo 15Hz/12Hz/10Hz |
